Выбор и подключение группы безопасности котла отопления
Любой хозяин частного дома просто физически не может постоянно находиться в котельной, чтобы контролировать исправность системы обогрева, показатель давления и температуру теплоносителя. Основные помощники для этого — вспомогательные устройства, которые автоматически следят за работой электрокотла или иного оборудования. Группа безопасности котла — это основное звено, которое отвечает за безаварийность работы.
Устройство прибора
Как правило, основания для нарушения нормального функционирования котла закрытого типа — это увеличение давления или значительное переполнение трубопровода тепловым носителем, то есть водой. Теплообменник — это первый участок в котле, который реагирует на эти отклонения, а потому он быстро выходит из строя.
Чтобы избежать этих неполадок в системе отопления, используется группа безопасности для котлов. При помощи этого блока достигается требуемое давление теплоносителя в трубах и радиаторных батареях. Во время преизбыточных показателей давления излишки нагретой воды сбрасываются.
Возникающие различные нештатные ситуации, например чрезмерный нагрев отопительного котла, увеличивают давление в трубопроводе. Во время сильного нагрева вода начинает расширяться, на это закрытая система водяного отопления не рассчитана — здесь не предусмотрен дополнительный резерв.
Результат повышенного давления — поломка котельного оборудования либо разрыв трубопровода. Чтобы регулировать давление и во время потенциальной угрозы снизить его до необходимого показателя, потребуется установка группы безопасности котла.

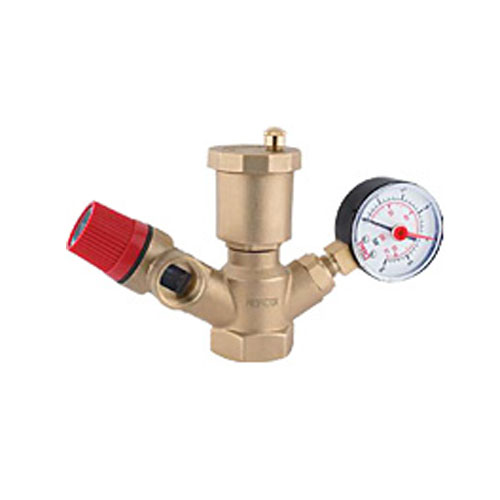

Конструкция состоит из таких элементов: клапан предохранения, манометр и автоматический сбрасыватель воздуха. Все эти устройства находятся в металлическом корпусе с резьбовыми соединениями.
Отсутствие группы безопасности может привести к поломке оборудования
Сбрасыватель воздуха
Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:
- уплотнения плохого качества либо выход из строя старых;
- изначальное наполнение магистрали отопления водой с воздушными пузырями;
- неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
- подпитка водой;
- засор или налет на трубах.
Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.
Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».
Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.
Автоматический вентиль будет наиболее практичным вариантом
Измерение давления манометром
Работа манометра рассчитана на определение напора жидкости в отопительной системе. Это устройство используется для быстрого получения и регулировки требуемых показателей. Любой стрелочный прибор имеет определенную погрешность во время измерений, которая разбросана таким образом: по краям циферблата у нее наибольшее значение, в центре — наименьшее.
Для любого устройства, измеряющего давление, в сопроводительной инструкции указан максимально возможный уровень напора теплоносителя, который механизм может выдерживать. В роли единиц измерения в манометрах используются атмосферы или бары. Но наибольшее применение имеет последний способ измерения.
Клапан предохранения
В системе отопления клапан предохранения играет немаловажную роль. Это защитный прибор, который предназначен для теплогенераторов. Его основная задача — снижение нагрузок во время нештатных ситуаций.
Это актуально для систем, которые оборудованы паровым котлом. Но появиться высокое давление может и из-за следующих неисправностей:
1. Резкое увеличение температурных показателей в контурном отоплении.
2. Количество входящей жидкости превышает допустимые пределы. Из-за нарушений в функционировании автоматики.
Также устройство может регулировать перемещение теплоносителя в контуре обогрева. Это штампованный прибор, который состоит из латунного корпуса и оборудован металлической пружиной и мембраной.
Чаще всего во время срабатывания предохранителя для восстановления функционирования отопительной системы требуется устранить приблизительно 150 г нагретого теплоносителя.
Принудительное открытие группы безопасности – один из способов проверки агрегата
Благодаря гибкости мембраны можно установить требуемый коэффициент давления, который на нее воздействует. Соответственно, мембрана закрывает выход наружу. За счет сжатия пружины в затворе предохранителя регулируется работа защитного механизма.
Регулировать этот механизм нужно так, чтобы максимально допустимый показатель напора жидкости был выше рабочего давления на 20%. Процесс настройки клапана ежегодно проводится перед отопительным сезоном.
Работоспособность устройства можно проверить с помощью принудительного открытия. Выполнять это необходимо с некоторой периодичностью, чтобы механизм не забился от разных отложений, пока находится в нерабочем состоянии.
Принцип работы
Если в системе котельного оборудования установлен открытый расширительный бак, то установка группы безопасности не требуется — давление в трубах равно атмосферному, а чрезмерное количество воздуха выходит из системы через бак.
Группа безопасности для котла отопления работает по очень простой схеме, когда каждый блок отвечает за сохранение норм заданных показателей:
1. Основная работа воздухоотводчика заключается в сбросе воздуха, который попадает в трубы во время процесса эксплуатации.
2. Защитный клапан не допускает появление в теплогенераторе значительных показателей давления.
3. Благодаря манометру владелец частного дома сможет регулировать уровень давления во время наполнения трубопровода теплоносителем, а также в дальнейшем во время работы котла.
Все модули собой представляют единое звено и находятся в специальном корпусе — коллекторе.
Особенности выбора
Для любой модели защитной группы в инструкции указаны допустимые параметры. Главные критерии, которые оказывают влияние на выбор прибора:
- максимальная температура теплового носителя;
- теплотехнические показатели котельного оборудования;
- диаметр резьбы для соединения (при необходимости можно купить дополнительно переходник);
- совместимость с тепловым носителем;
- номинальное давление.
Грамотный выбор мощности блока сможет обеспечить надежную защиту котельного оборудования от различных нарушений во время работы отопительного контура.
Перед самостоятельной сборкой группы безопасности не забываем подготовить соответствующий инструмент
Самостоятельная сборка
Во время изготовления блока безопасности не должно появиться сложностей. Для начала процесса необходимо подготовить следующие инструменты и материалы:
- манометр;
- клапан сброса;
- гаечный и газовый ключ;
- воздухоотводчик;
- два угольника;
- крестовину;
- штуцер;
- сантехнический лен;
- герметик;
- переходники.
Угольники вкручивают в крестовину. Для плотного соединения сантехнический лен наматывается на резьбу, равномерно распределяя его по поверхности. Сверху необходимо нанести небольшой слой герметика. Затем при помощи ключа ввинчивают угольники в крестовину перпендикулярно друг другу.
Затем нужно установить отводчик воздуха, клапан предохранения и манометр. Если у деталей различное сечение резьбы, используются переходники. После завершающей сборки всех элементов работу изделия нужно протестировать под давлением — блок не должен давать течь, а все части обязаны находиться в рабочем положении.
Подсоединение к системе отопления
Перед тем как подключить группу безопасности котла, нужно правильно определить место установки. В этом случае существуют некоторые правила, которые нужно непременно соблюдать:
1. Это должна быть горизонтальная часть труб около теплогенератора на выходе воды после котла.
2. В определенных котлах возможен монтаж защитного блока на сам аппарат, для чего в верхней части теплогенератора предусмотрен разъем.
3. Расстояние от котла до блока защиты обязано быть не менее 2 м.
4. Для труб, которые направлены вверх от котельного оборудование, например на второй этаж, нужно сделать разветвление. Это выполняется при помощи уголка так, чтобы защитный блок смог расположиться горизонтально.
5. Для довольно мощного котельного оборудования может потребоваться устройство дополнительного узла защиты.
Еще одно немаловажное требование: запорные приспособления между котлом и защитным блоком не ставятся. Целесообразнее в этом случае монтаж защитной группы до первого запорного вентиля, который находится на контуре.
Необходимо вовремя убедиться в работоспособности клапана предохранения: после монтажа просто открывают колпачок по направлению, которое указано на стрелке устройства.
После установки защитной группы нужно убедиться в корректной работе всех блоков. Перед началом работы воздухоотводчика необходимо выкрутить крышку сверху и стравить воздух. Затем колпачок возвращают в изначальное состояние, но устройство обязано быть приоткрытым.
Большинство людей считают, что защитная группа — рядовой прибор, и его подключение необязательно. Но халатное отношение к такому вопросу не защитит котельное оборудование и непосредственно систему отопления от разрыва, если сильного изменится давление, что в контуре закрытого типа не редкость.
