Виды и способы подключения распределительного коллектора отопления
Коллектор служит в технологическом и инженерном оборудовании зданий для раздачи жидкостей из основной магистрали по различным контурам и сбора в случае циркуляционного оборота обратно, смешения потоков из параллельных веток. В современных сантехнических коммуникациях коллекторные схемы всё чаще заменяют привычные типы разводки. Коллектор отопления позволяет заметно улучшить характеристики и свойства систем отопления зданий любого типа.
Типы коллекторов в системах отопления
Принципиальное устройство коллектора отопления довольно простое: он представляет собой отрезок трубы с некоторым количеством боковых и торцевых отводов, предназначеных для подключения отдельных контуров. Коллектор может быть снабжён воздухоотводчиком, группой безопасности, ручными либо автоматическими устройствами регулирования потоков, смесительным узлом, что придаёт ему функции элемента автоматизированного управления системой отопления. Используется только в современных закрытых циркуляционных системах отопления. Коллекторы для отопления по назначению и конструкции делятся на несколько основных типов:
Солнечный коллектор
Солнечный коллектор направляет энергию светила на хозяйственные нужды. Экономически оправданная сфера их применения сегодня — приготовление горячей воды для водопровода в негазифицированных районах с достаточным уровнем солнечного излучения. В летний период солнечные панели могут полностью взять на себя эту задачу, благодаря чему отопительный котёл на несколько месяцев можно отключить.
В солнечных панелях коллектор служит также теплообменником и имеет иное строение, нежели в обычных системах отопления. Каждый регистр, расположенный внутри вакуумной трубки, представляет собой замкнутый контур, заполненный жидким агентом, проходящий сквозь коллектор. Испаряясь, агент поднимается к расположенному выше коллектору-теплообменнику и нагревает циркулирующий по нему теплоноситель. Остывая, опускается вниз, цикл повторяется.
Гидрострелка
Гидрострелка (гидроразделитель, гидроколлектор, термогидравлический распределитель) предназначен для гидродинамической балансировки системы отопления: выравнивания давления и температуры теплоносителя в различных контурах отопления.
Гидроразделитель обеспечивает оптимальную разницу температур между подачей и обраткой, при этом потоки могут смешиваться в нужной степени. Это обеспечивает, помимо стабильной температуры в помещениях, щадящий режим эксплуатации котельного оборудования.
Гидрострелка применяется преимущественно в сложных системах отопления с несколькими отопительными контурами, с одной стороны выполняется подключение контура отопительного котла, с другой — радиаторного отопления, тёплых полов, горячего водоснабжения, подогрева воды в бассейне и т.д.
В заводских гидроразделителях устанавливаются сепараторы потоков и дополнительные устройства для отвода загрязнений и воздуха.
Оптимальной работы системы отопления большого дома с термогидрораспределителем можно достичь, когда каждый из контуров оснащён собственным насосом. Представляет собой распределительный коллектор большого диаметра, устанавливаемый вертикально в котельной.
Самодельная гидрострелка, изготовленная из квадратной стальной трубы со штуцерами. Циркуляция по каждому из контуров осуществляется собственным насосом.
Распределительный коллектор

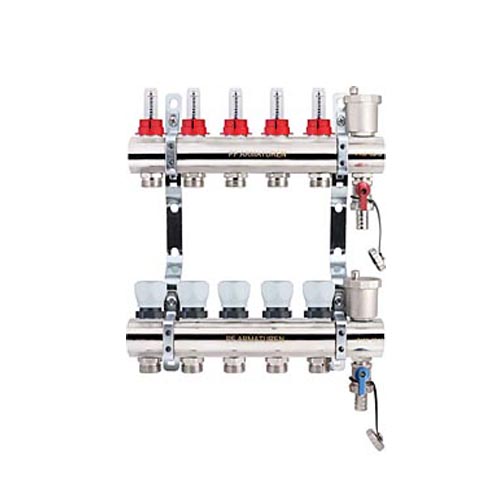

Коллектор для отопления, разделяющий потоки теплоносителя непосредственно по приборам отопления, — самый распространённый тип. Он состоит из двух распределителей (гребёнок), по первому теплоноситель поступает на приборы отопления, по второму отводится обратно к котлу. На торце каждой гребёнки располагается подключение к подающей/обратной магистрали, вдоль корпуса — штуцеры для отдельных приборов, которыми могут являться батареи отопления либо петли (контуры) тёплого пола.
Подключение радиаторного отопления через распределительный коллектор отопления, в отличие от привычных одно и двухтрубных схем, происходит не последовательно, а параллельно. Температура поступающего в разные ветки теплоносителя одинакова. Нагрев каждого радиатора (или группы радиаторов одного контура) можно установить от нуля до максимума, при этом взаимовлияния приборов не происходит. Коллекторная схема разводки позволяет точно установить и стабильно поддерживать нужную температуру в каждом помещении.
Существуют коллекторы «два в одном», совмещающие гидрострелку и распределительные гребёнки.
Что касается тёплых полов: если число веток две и более, подключение через гребёнки — единственно возможная схема. Только она обеспечит слаженную работу системы. В разных помещениях и зонах, а также для того, чтобы гидравлическое сопротивление в трубах тёплых полов не было слишком высоким, трубы разделяют на отдельные контуры длиной не более 80 м. Коллектор для тёплого пола в обязательном порядке комплектуется отдельным насосом и смесительным узлом, поддерживающим оптимальную для полов температуру и исключающим её повышение более 40 ºС.
Монтаж коллектора отопления в доме или квартире может быть осуществлён скрыто, в специальном шкафу, размещённом в нише.
Коллекторные системы отопления – экономия энергии и топлива
Коллекторные схемы имеют очевидные преимущества перед традиционными:
• Возможность точно установить и стабильно поддерживать заданную температуру в каждом помещении либо зоне.
• Экономия топлива за счёт правильного распределения тепловых потоков.
• Применяются трубы малых диаметров, которые несложно спрятать в стяжку.
Единственный недостаток коллекторной системы — несколько большая стоимость за счёт высокого расхода труб.
Распределительные коллекторы устанавливают не только в доме или в квартире, но и в централизованной котельной, теплоузле многоквартирного дома. Контурами в данном случае являются квартиры или отдельные здания. Наибольший экономический эффект при высоком тепловом комфорте наблюдается в разветвлённых системах отопления, где тепловые потоки ступенчато распределяются через коллекторы, а каждый из контуров имеет свой циркуляционный насос и комплекс автоматики.
Двухступенчатая коллекторная схема частного жилого дома, включающая в себя пять коллекторов. В котельной расположена гидрострелка, а на каждом из двух этажей — гребёнки радиаторной разводки и тёплых полов.
Как выбрать распределительный коллектор
Гребёнки распределительных коллекторов конструктивно схожи: внутренний диаметр, размеры резьбы на штуцерах стандартные. Подключение может быть рассчитано на несколько типов труб и присоединительных диаметров. Отличается количество штуцеров, их число может быть от 2 до 12. Гребёнки без проблем можно соединять между собой, набирая необходимое количество отводов, если готового элемента в продаже нет. Коллектор для тёплого пола должен иметь устройства регулировки потока и температуры на каждой ветке. Ручные или автоматические — вопрос комфорта и цены. Для радиаторов это необязательно — управление можно установить на самой батарее. Автоматику можно добавить или заменить и позже, если понадобится.
Какому материалу отдать предпочтение
По материалу, из которого изготовлены гребёнки, коллекторы бывают следующих видов:
• Стальные (нержавеющая сталь) — чрезвычайно долговечные (практически вечные) и весьма дорогие. Для тех, кто не привык и имеет возможность не экономить на качестве. Гребёнки из нержавейки способны выдерживать большое давление и использоваться в технологических системах пищевого производства (молочные продукты, соки, питьевая вода и т.д.).
Коллектор из нержавейки для радиаторной разводки с регулировочными вентилями, воздухоудалителем и накидными гайками с торца для шарового крана.
• Латунные — имеют высокие характеристики при относительно умеренной цене. Наиболее популярный тип.
Коллектор, собранный из латунных гребёнок — бюджетная «золотая середина» по цене и качеству.
• Полимерные гребёнки — недороги, но уступают собратьям из металлов по всем характеристикам.
Гребёнка из полипропилена доступна по цене, однако из-за невысокой прочности и не лучших показателей температурного расширения для отопления применяется нечасто
При желании из пластика несложно собрать распределительный коллектор отопления своими руками.
Вполне аккуратный самодельный коллектор отопления, собранный из стандартных тройников, обойдётся совсем недорого. Однако время на его изготовление придётся потратить.
Встречаются умельцы, изготавливающие коллектор для отопления своими руками из обычного металла, но это спорное решение. Во-первых, в систему неизбежно попадает ржавчина, во-вторых, это весьма трудозатратно.
В заключение отметим, что от качества проектирования и монтажа будет зависеть не только тепловой комфорт вашего дома, но и экономичность системы отопления. Чтобы вложенные вами средства были использованы с максимальным толком, доверяйте эти работы только опытным, проверенным мастерам.
Распределительный коллектор отопления
Налаженная работа любой системы отопления будь-то жилого дома или квартиры, является ключевым вопросом и соответственно задачей, которую каждый склонен решать по-своему. На сегодняшний день самым распространённым способом достижение максимально продуктивного функционирования отопительных систем можно назвать использования распределительных коллекторов, главная задача которых состоит в наиболее пропорциональном распределении тепловых потоков выделяемых различными теплоносителями. Кроме этого такая технология имеет массу других преимуществ и особенностей, которым и будет посвящена данная статья.
Что такое распределительный коллектор отопления
Распределительные коллекторы STOUT применяются в системах «тёплый пол».
Распределительный коллектор отопления — это металлическая гребёнка оборудованная множеством выводов предназначенных для подключения к ней всех отопительных приборов дома, с целью регулирования объёма, температуры и давления подачи теплоносителя. Другими словами, такое устройство централизованно контролируют все отопительные процессы в каждой отдельной комнате жилого пространства. Распределительный коллектор приспособлен к системе «тёплый пол». Различным радиаторам и конвекторам, а также к панельному способу отопления.
Кстати, одними из наиболее приспособленных для нашей страны коллекторов являются изделия европейского бренда STOUT. Коллекторы производятся на высокотехнологичном оборудовании, на заводе в Италии. Строгий контроль качества на всех этапах производства позволяет потребителю быть полностью уверенным в качестве.
Коллекторы STOUT производятся на тех же заводах, где и изделия от именитых брендов сегмента «премиум», однако стоят существенно дешевле. Экономия достигается за счет отсутствия необходимости переплачивать за «раскрученность» бренда и его «статусность».
Устройство состоит из двух взаимосвязанных частей, а именно подающего и возвратного коллектора, которые объединены в один блок. Действие первого направлено на непосредственный контроль подачи горячей воды ко всем действующим контурам, которые в случае необходимости можно полностью перекрыть специальными клапанами. Обратный коллектор необходим для пропорционального обогрева каждой комнаты. Что достигается путём сбалансирования уровня давления в каждой ветке.
В больших частных домах, где имеется два и более этажа, отдельные коллекторы устанавливаются на каждый из них. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате. А в случае каких-либо ремонтных работ достаточно просто отключить необходимый контур, сохранив работу отопления во всём остальном доме.
Следует отметить что, каких-либо кардинальных вариаций подобного оборудования нет, а вот основные отличия зависят, прежде всего, от материала из которого был изготовлен коллектор, количества контуров и дополнительно встроенных вспомогательных устройств.
Производство таких гребёнок не зависимо от сложности и многофункциональности оборудования может быть налажено лишь при использовании очень стойких к внешним факторам материалов.
Учитывая это, выделяют следующие виды коллекторов:
Количество контуров варьируется от 2 до 12 штук. В случае увеличения отопительного оборудования можно легко добавить недостающие контуры к системе. Уровень сложности конструкции также может быть разным, поэтому выделяют такие виды распределительных гребёнок:
Тип коллектора будет зависеть от системы
— простые, которые не снабжены какими-либо вспомогательными деталями для регулирования работы устройства;
— усовершенствованные, с вмонтированными элементами контроля, автоматикой, специальными датчиками и большим количеством арматуры.
Простейший вариант распределительного коллектора отопления представляет собой железную трубку с определённым количеством ответвлений и двумя соединительными отверстиями по бокам. Что касается более сложных моделей, то они могут оборудоваться следующими дополнительными устройствами, а именно:
1. датчиками, осуществляющие учёт уровня температуры и давления;
2. блоками контроля подачи теплоносителя;
3. автоматическими термостатами. Главной задачей, которых сохранять давление системы в пределах нормы, а в случае превышения максимально допустимых значений автоматически уменьшать его;
4. электронными клапанами и смесителям и, чья работа направлена на поддержание заранее запрограммированной температуры;
5. автоматические воздуховыпускные устройства и клапаны для слива воды.
Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:
1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества, так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса, дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.
Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:
При выборе коллектора обращайте внимание на технические характеристики
• максимально допустимое давление системы, которое может выдержать оборудование;
• примерный расчёт потребления электрической энергии устройством;
• количество контуров соответствующее всем отопительным прибором дома;
• уровень пропускной способности распределительного коллектора;
• потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
• наличие разнообразных автоматических вспомогательных устройств;
• репутация фирмы производителя.
Лучшие производители
Как ни крути, но вот сэкономить на подобном устройстве явно не получится, так как такая экономия может обернуться ещё большими затратами на ремонт и переустановку некачественной коллекторной системы. Поэтому доверять лучше всего проверенным временем и потребительским мнением компаниям, среди которых лидирующие позиции занимают немецкие компании Oventrop и Rehau.
Бренд Oventrop представлен на рынке следующими наиболее продаваемыми моделями распределительных коллекторов, а именно:
1. Гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированными вентильными дополнениями для регулирования работы системы. Максимальное рабочее давления — 6 бар при температуре в 70 градусов. Цена этой модели, как впрочем, и любой другой зависит от количества контуров. Так, стоимость коллектора, рассчитанного на 2 контура, примерно составляет 3500 руб. на 12 контуров соответственно — 11500 руб.;
2. Гребёнкой для напольного отопления, сделанной из инструментальной стали с вмонтированным ротаметром. Максимальное рабочее давление и температура аналогично предыдущей модели. Цена коллектора на 2 контура — 4000 руб. на 12 контуров — 16000 руб.;
3. Гребёнкой, изготовленной из нержавеющей стали для отопительных приборов. Допустимое рабочее давление — 10 бар при этом рабочая температура составляет 100 градусов. Стоимость коллектора на 2 контура составляет — 1700 руб. на 12 — 6100 руб.
Наибольшей популярностью пользуются такие модели распределительных коллекторов бренда Rehau :
Rehau — один из лидеров на рынке систем водоснабжения и отопления.
Гребёнка для напольных систем отопления HKV, изготовленная из латуни Ms 63. Максимальная рабочая температура составляет 80 градусов, давление — 6 бар. Стоимость коллектора на 2 контура составляет 6700 руб. на 12 соответственно — 18200 руб;
• гребёнка для напольных систем отопления со встроенными расходомерами HKV-D, сделанная из латуни Ms 63. Рабочее давление и температура идентично предыдущей модели. Цена устройства рассчитанного на 2 контура — 7500 руб. на 12 контуров — 20500 руб.;
• гребёнка, предназначенная для подключения к системе радиаторного отопления HLV, изготовленная из латуни Ms 63. Рабочее давление и температура совпадают с характеристиками двух предыдущих моделей. Цена коллектора на 2 контура — 4000 руб. на 12 контуров — 9000 руб.
Исходя из всего вышесказанного можно сделать вывод, что безусловно коллекторная система отопления заслуживает должного внимания и все затраты связанные с ней со временем окупятся посредством качественного и рационального обогрева всего жилого пространства. Но чтобы достичь такого эффекта необходимо профессионально и ответственно подойти к выбору и монтажу подобного устройства.
Виды коллекторных систем
Рассмотрим наиболее популярные виды коллекторной разводки.
Радиаторное отопление
Имеет несколько вариантов подключения радиаторов к отопительной системе:
Каждый из них выбирается мастером в соответствии с архитектурными особенностями здания и согласовывается с владельцем дома. Тем не менее, наиболее распространенной сегодня является нижняя подводка, поскольку она позволяет в полной мере реализовать возможности современных трубопроводов. При нижней подводке трубы будут скрыты в плинтусе или под полом.
Коллекторная разводка отопления
Для обогрева больших зданий дополнительно к распределительным коллекторам следует использовать гидрострелку.
Гидрострелка представляет собой вертикальную емкость, в которой выравнивается температура и давление теплоносителя в отопительной системе. Ее использование позволит избежать резкого перепада температур в трубах, что увеличит их срок эксплуатации.
Теплый пол
Этот вариант разводки редко служит основным источником тепла в доме, однако широко используется в качестве дополнительной системы отопления. Тепловые кольца замыкаются и прячутся в пол и, при правильных расчетах, могут полностью заменить радиаторное отопление.
Подключение теплого пола к системе
Кроме того, из-за свойств теплого воздуха подниматься вверх, в помещении будет поддерживаться постоянная температура и не будет непрогретых зон. Однако система «теплый пол» имеет значительный недостаток — большая протяженность труб.
Солнечные коллекторы
Практически не используются для отопления зданий, поскольку для работы такого коллектора нужна постоянная солнечная погода. Монтаж и установка солнечных коллекторов стоит гораздо дороже, а производительность ниже.
Схема устройства бытовых солнечных коллекторов
Теплоноситель (воздух или вода) в таких коллекторах нагревается за счет солнечной энергии, которая концентрируется в нагревательных элементах (зеркала или черный металл).
Солнечная энергия может служить дополнительным источником тепла и является природным, экологически чистым ресурсом. Однако из-за больной себестоимости и низкого КПД солнечные коллекторы практически не используются.
Распределительный коллектор
Распределительный коллектор отопления используется в системе напольного отопления. В целом, обратный и подающий коллектор могут иметь от 2 до 12—14 выходов, что позволяет в любой момент подключить к нему дополнительное устройство. Гидравлическая настройка и запуск системы «теплый пол» осуществляется за счет вентильной вставки.
Рабочая система отопления с распределительным коллектором
Такие коллекторы снабжены:
• набор концевых заглушек;
• монтажный кронштейн;
• шаровой кран;
• термометр;
• комплект редукционных переходников.
Помимо прочего в комплект распределительных коллекторов должны входит концевые секции, которые позволяют сливать теплоноситель или отводить воздух из системы отопления.
Принцип работы
Теплоноситель, который разогревается котлом до нужной температуры, поступает в подающую гребенку коллектора и далее через трубопроводы распределяется по отопительным приборам.
При поступлении в радиатор, жидкость частично охлаждается, после чего поступает в обратную гребенку, а потом к котлу; происходит равномерное нагревание радиаторов, а система поступления и подачи закольцовывается.
В случае, когда распределительная гребенка установлена на каждом этаже здания, появляется возможность получить автономное управление всех поэтажных контуров. Это позволяет не только регулировать температуру на каждом этаже, но и в случае надобности отключить отопление в том или ином помещении.
Таким образом, облегчается ремонт и обслуживание радиаторов и других отдельных элементов отопительной системы.
Установка распределительного коллектора позволяет более эффективно использовать систему отопления, регулировать температуру и давление теплоносителя в трубопроводах.
Какой выбрать?
При желании распределительный коллектор можно изготовить самому. Однако, для этого понадобится должный уровень квалификации в обработке металлических изделий и специальное оборудование.
Проще, конечно же, купить готовый коллектор, в комплект которого будут входить все необходимые детали для монтажа и настройки.
Сегодня монтаж сложной системы отопления возможен именно благодаря распределительным коллекторам. Больше не нужно тратить деньги на обогрев больших нежилых помещений, достаточно просто закрутить нужный кран на коллекторе.
