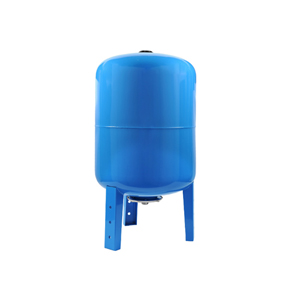

Зачем нужен гидроаккумулятор
Есть несколько причин, которые заставляют нас использовать гидроаккумулятор для снабжения водой загородного дома из автономного источника с помощью насоса. Вернее, заставить вас никто не может, но преимуществ это устройство дает немало, и не воспользоваться ими было бы глупо.
В их числе:
- Возможность поддержания давления воды в системе на определенном уровне даже при неработающем насосе;
- Возможность накапливать некий объем жидкости, и использовать её при отключении электроэнергии или поломке насоса;
- Возможность гасить избыточное давление в водопроводной системе и предотвращать разрушительные последствия гидроударов;
- Возможность не давать насосу включаться при каждом открытии водоразборного крана.
Фото гидроаккумулятора, включенного в систему водоснабжения
Что нужно знать об особенностях гидроаккумулятора
Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.
Конструкция
Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.
Обратите внимание. В некоторых моделях, баллон заменяет диафрагма (мембрана), разделяющая внутренний объем бака на две полости – воздушную и водяную.
Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.
Принципиальной разницы между двумя этими конструкциями нет. Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа.
В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.
Назначение
Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом.
Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный.
Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом.
В чем разница между ними:
- В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
- Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.
Баки с фиксированной мембраной стоят дешевле и обладают большим запасом прочности, но, в случае появления дефектов на резине, они подлежат замене. Тогда как гидроаккумуляторы со сменной мембраной или баллоном дороже, но при их повреждении достаточно поменять только внутренний резервуар.
Материал внутреннего резервуара
Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.
- Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
- Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
- Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.
Объем бака – основной критерий выбора
Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. В первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.
Внутренние баллоны разного объема
Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.
В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Есть несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.
По характеристикам насоса
Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.
- Чем выше мощность агрегата, тем больше должен быть объем гидробака.
- Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
- Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.
Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:
Таблица определения максимального расхода воды
Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту, в среднем тратиться 75 литров воды.
Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?
- Допустим, производительность равна 80 л/мин или 4800 л/час.
- А в пиковые часы нужно 4500 л/час.
- При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
- Поэтому и нужен гидробак, объем, которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.
Имейте в виду, что общий объем гидроаккумулятора и максимальный объем воды в нем далеко не равны. Вода занимает только примерно треть внутреннего пространства резервуара.
По формуле минимального рекомендуемого объема
Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос.
Изменения давления в гидроаккумуляторе при включении и отключении насоса
1 – начальное давление Pвозд (при выключенном насосе);
2 – поступление воды в резервуар при включении насоса;
3 – достижение максимального давления Pmax и отключение насоса;
4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.
Формула же выглядит так:
- V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
- А – это расчетный расход воды (л/мин);
- К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.
Таблица для определения поправочного коэффициента
Значения минимального (пускового) и максимального (выключающего) давления на реле, устанавливается в зависимости от того, какой напор в системе нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.
Перепад между максимальным и минимальным значениями должен составлять 1-1,5 атм. А начальное давление Pвозд должно быть на 10-20% меньше, чем Pmin.
Примерные соотношения установок реле давления
Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или спустить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.
Теперь можно вычислить объем. Для примера возьмем:
- А = 75 л/мин;
- Мощность насоса 1,5 кВт, соответственно К = 0,25;
- Pmax = 4,0 бар;
- Pmin = 2,5 бар;
- Pвозд. = 2,3 бар.
Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.
Форма, габариты
Например, если место для его установки бака ограничено по площади или высоте, тогда бак выбирается по форме – вертикальный или горизонтальный.
Кроме того при использовании резервуара большого объема убедитесь заранее, что по своим габаритам он элементарно пройдет в дверной проем или выберите другую модель.
Заключение
Теперь вы имеете представление, как выбрать гидроаккумулятор для систем водоснабжения. Если же вам не хочется глубоко вникать в этот вопрос, или вы не надеетесь на собственные знания, обратитесь к нашим специалистам:
